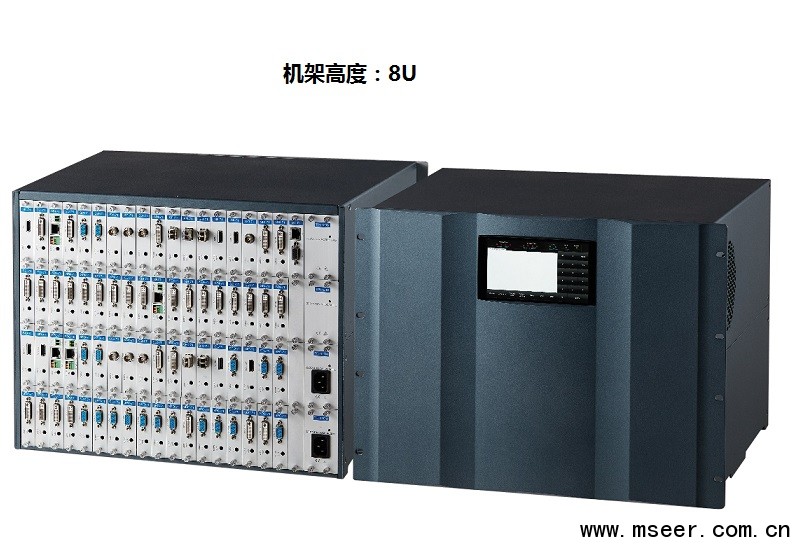

SMD系列仍然是最經濟的單路單卡結構，每路信號最大帶寬為12.8Gbps的四總線設計，采用4:4:4無壓縮的采樣技術；內置多格式高清信號發生器， 6英寸1920 x1080顯示器及多點電容觸摸屏，具有強大的交互式觸摸控制功能和點對點監視1080信號的功能；通過兩者配合，方便在工地現場對系統進行檢測、調試。
SMD系列共有三種修改板卡參數的方式，分別是卡上的DIP撥碼開關、觸摸屏上設置界面和上位機軟件經RS232串口。三種方式都能修改信號的分辨率、刷新率及彩色空間格式。
SMD系列混插矩陣，兼容4K和2K系統信號，兼容HDMI1.4和3D信號。4K信號可選用HDMI、HDBaseT兩種接口形式作為輸入和輸出，目前4K信號還不能從2K輸出卡輸出，但2K信號能從4K輸出卡原格式輸出；可選擇CVBS、Y’PBPR、VGA、DVI(兼容HDMI)、3G-SDI(兼容HD和SD)、HDMI、Fiber、HDBaseT等接口形式作為2K信號的輸入和輸出。
SMD系列混插矩陣，內部設置智能安全管理器，在內部每個電源、每個交換核心、輸入卡、輸出卡及進出風口設置有傳感器，對這些重要部件和區域進行在線動態監測，并能根據監測數據，自動做出一系列對應措施，確保矩陣的安全運行。如當檢測到電源故障時，在電源插卡后面板和觸摸屏上同時給出報警指示；當監測到溫度高于預定值時，能根據監測數據，自動匹配調速風扇轉速，給予排風散熱等。
SMD系列采用更加可靠的高容錯率N+N電源熱備份設計，并支持熱插拔操作，完全支持7天24小時全天候工作。
SMD系列矩陣的單通道單卡熱插拔設計，最大程度的節省成本，利于系統升級、擴容及維護，特別適用于高端可視會議、廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所。
產品特性
•單路單卡的模塊化結構，應用靈活，節省成本，便于系統升級、擴容及維護。
•電訊級核心數字交換芯片，具有超強的抗干擾及全天候工作能力。
•交換核心信號速率高達12.8Gbps，保證了超高清圖像信號的輸出，允許HDMI1.4和3D信號通過。
•支持多種接口信號格式的轉換輸出功能，支持視頻+音頻的數據同步切換，并外部模擬音頻的加嵌和減嵌。
•獨特的信號鏈路屏蔽設計技術，保證了信號的完整性。
•輸入端過電壓保護，降低了設備被損壞的概率。
•采用了全數字無壓縮傳輸，真正確保信號無失真。
•內置6英寸1920 x1080顯示器及多點電容觸摸屏，具有強大的交互式觸摸控制功能、內部狀態監測顯示和信號監視功能。
•智能化板卡管理技術，能通過卡上的DIP撥碼開關、觸摸屏上設置界面和上位機軟件，方便用戶對板卡參數的更改。
•內置智能安全管理器，能對內部重要部件和區域進行在線動態監測，并作出對應的一系列聯動措施。
•內置多格式高清信號發生器，配合6寸監視屏，便于對系統進行調試檢測。
•特殊的風道設計，配合PWM強力風扇，在智能安全管理器的控制下，確保矩陣處于安全的溫度環境下工作。
•采用更加可靠的高容錯率N+N電源熱備份設計，極大地提高了矩陣的安全運行能力。
•具備掉電狀態自動存儲保護、開機自動恢復記憶功能。
•提供多種管理方式：面板管理、RS232管理、網絡管理及計算機軟件管理。
技術參數
交換核最高速率：12.8Gbps
最高像素時鐘：297.0MHz
通道間隔離度：>65dB
最大傳播延時：5ns(±1ns)
切換速度：≤100ns
支持信號格式
輸 入：CVBS、YPBPR、VGA、DVI、DVI-DL、6G-SDI、HDMI、Fiber、HDBaseT
輸 出：YPBPR、VGA、DVI、DVI-DL、6G-SDI、HDMI、Fiber、HDBaseT
音頻：支持視頻+音頻的數據同步切換，支持外部模擬音頻加嵌和減嵌
最高分辨率：3840x2160P30/1920 x1080P120
控制類型
面板按鍵：控制方式；電容觸摸屏
RS-232：控制接口：DB9；波特率與協議波特率：9600；數據位：8位
停止位：1位，無奇偶校驗位；串行控制口結構：2=TX，3=RX，5=GND
TCP/IP：接口：RJ45；網絡控制協議：UDP;TCP/IP
規 格
電 源：220VAC, 50/60 Hz
電源備份方式：N+N電源熱備份
存儲環境溫度：-20°C ~ +60°C
工作溫度：0℃-50℃
相對環境濕度：5%~ 75%
